CAT1模组:MC615-CN(LTE: B1/3/5/8/34/38/39/40/41)

create time: 2024-02-06           over look:722

1.概述

MC615-CN是一款高性能LTECat1 bis无线通信模组,采用LCC+LGA封装,尺寸为20.2mm*22.2mm*2.3mm,PIN脚设计和G510/N510/MA510系列兼容,方便客户最小代价切换。MC615-CN覆盖亚洲地区主要运营商频段,模组提供了USB/UART/SPI/I2C等通用接口满足IoT行业的各种应用诉求。

产品定位覆盖中低速率物联网市场,例如泛支付、共享、工业互联、追踪、车载后装等多种应用场景。为上述各领域的客户提供完美高速体验。

MC615-CN是一款LTEonly无线通信模组,支持VoLTE、Audio、Camera、LCD、Keypad等功能,可选支持双卡双待、PSM、WiFi-Scan和BLE。


2.技术规格

基本特性

Package
LCC+LGA
Dimension (mm)
22.2x20.2x2.3
LTE FDD
B1/3/5/8
LTE TDD
B34/38/39/40/41
WCDMA NA
TD-SCDMA
NA
EVDO NA
CDMA2000 1X NA
GSM/GPRS/EDGE NA
Power Supply
3.4V ~ 4.3V (Typical 3.8V)
Operating Temp
-30°C ~ +75°C

传输速率

LTE FDD (Mbps)
10.3(DL)/5.1(UL)
LTE TDD (Mbps)
9.1(DL)/3.1 (UL)
DC-HSPA+(Mbps)
NA
HSPA/HSPA+(Mbps)
NA
UMTS(Kbps) NA
TD-SCDMA (Mbps)
NA
EVDO(Mbps)
NA
CDMA2000 1X(Kbps)
NA
EDGE(Kbps)
NA
GPRS(Kbps)
NA

功能特性

WiFi&BlueTooth
Optional
SIM

eSIM
eCALL
NA
OpenCPU Optional
MUX
双卡双待
Optional
Jamming Detection
USSD
NA
STK
LBS

FOTA
DFOTA
OS Drivers
Linux/Windows/Android
GNSS
NA
MMS NA
CSD NA
TTS
Optional
SMS
Audio
Voice Code
HR/FR/EFR/AMR/Call display/Call forwarding/Call holding/Call waiting and multi party call
Audio Play/Record
Protocols
TCP/UDP(S)/HTTP(S)/FTP(S)/IPV4/IPV6/SSL/MQTT/NTP/NITZ/PPP

接口

SIM
x 2, 1.8V/3.0V
USB x 1, USB2.0
PCIe
NA
UART
x4
SPI
ADC
x2
GPIO
NA

认证

Regulation
RoHS/SRRC/CCC/NAL
Operator CTCC/CMCC
Industry
NA
* = 计划/开发中

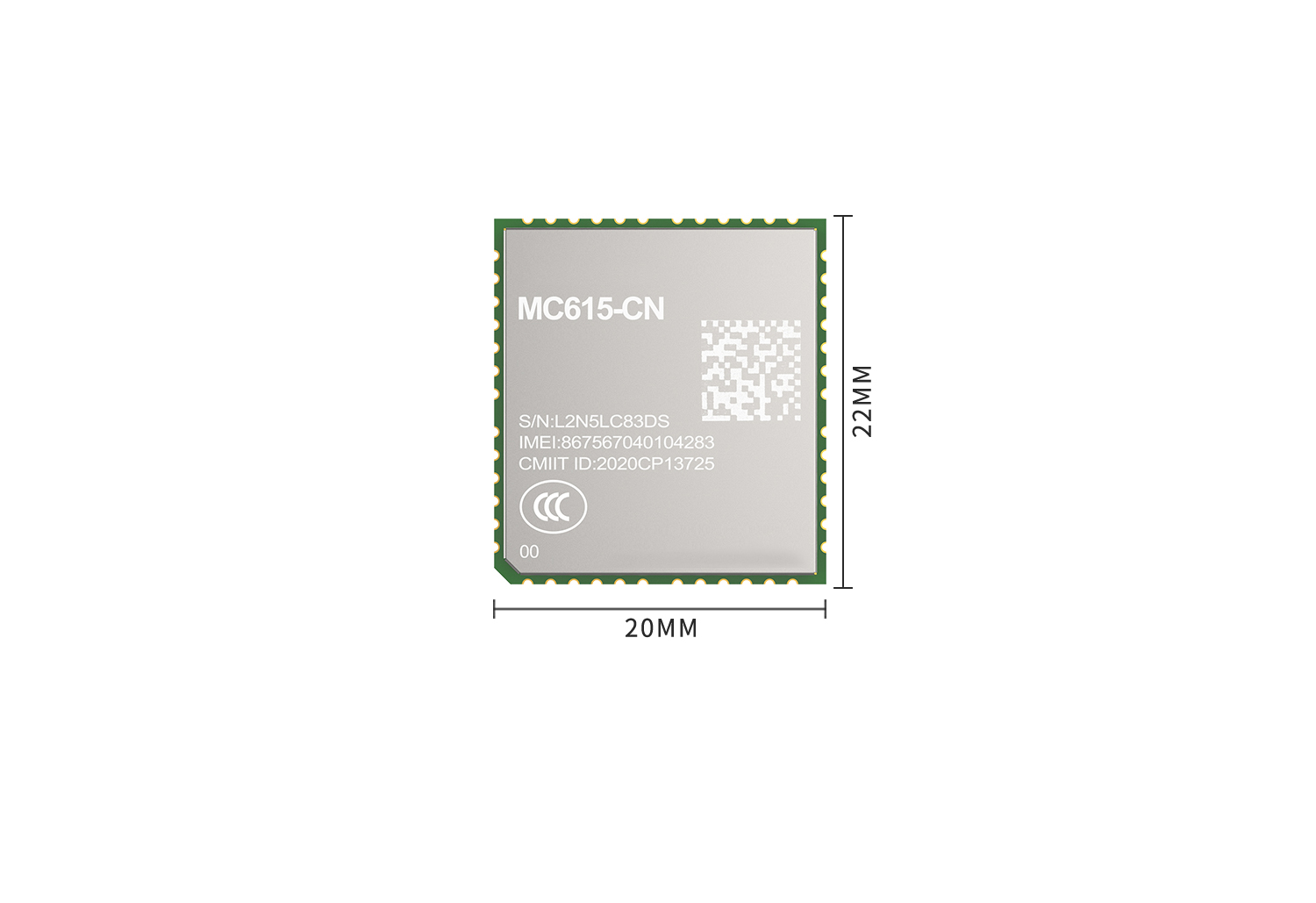

3.产品图片
