CAT1模组：MC669-CN(LTE: B1/3/5/8/34/38/39/40/41)

1.概述

MC669-CN是一款高性能LTE Cat1 bis 无线通信模组，采用LCC+LGA封装，尺寸为21.9mm*22.9mm*2.2mm，支持国内运营商4G频段，支持双卡双待。MC669-CN内置GNSS，在低成本设计的同时，满足各种环境下快速、精准定位的应用需求。MC669-CN内置丰富的网络协议，集成多个通用接口，并支持多种驱动和软件功能（如Windows /Android/Linux等主流操作系统)，满足IoT行业的各种应用诉求。

产品定位覆盖中低速率物联网市场，例如Tracker、泛支付、共享、工业互联、安防监控、BMS、车载等多种应用场景。为上述各领域的客户提供完美无线体验。

MC669-CN是一款LTE only无线通信模组，支持双卡双待，可选支持GNSS、WiFi-Scan、PSM等功能。

2.技术规格

基本特性

Package
LCC+LGA

Dimension (mm)
21.9×22.9×2.2

LTE FDD
B1/3/5/8

LTE TDD
B34/38/39/40/41

GSM/GPRS/EDGE NA

Power Supply
3.4V ~ 4.5V (Typical 3.8V)

Operating Temp
-30°C ~ +75°C

传输速率

LTE FDD (Mbps)
10.3(DL)/5.1(UL)

LTE TDD (Mbps)
9.1(DL)/3.1(UL)

GPRS(Kbps)
NA

功能特性

WiFi-Scan Optional

BLE
NA

SIM
●

eSIM
NA

eCALL
NA

OpenCPU Optional

MUX
●

双卡双待
Optional

Jamming Detection
●

USSD
NA

STK
●

LBS
●

FOTA
DFOTA

OS Drivers
Linux/Windows/Android

GNSS
NA

MMS NA

CSD NA

TTS
Optional

SMS
●

Audio
Optional

Voice Code
NA

Audio Play/Record
Optional

Protocols
TCP/UDP/HTTP/HTTPS/FTP/FTPS/HeartBeat/MQTT/SSL/TLS/ECLOUD/IPV6

接口

SIM
x 2, 1.8V/3.0V

USB x 1, USB2.0

UART
x2（标准版）
x4（Open版）

SPI ●

ADC
x2

GPIO
●

认证

Regulation
RoHS*/CCC*/NAL*/SRRC*

Operator CTCC*/CMCC*

Industry
NA

* = 计划/开发中

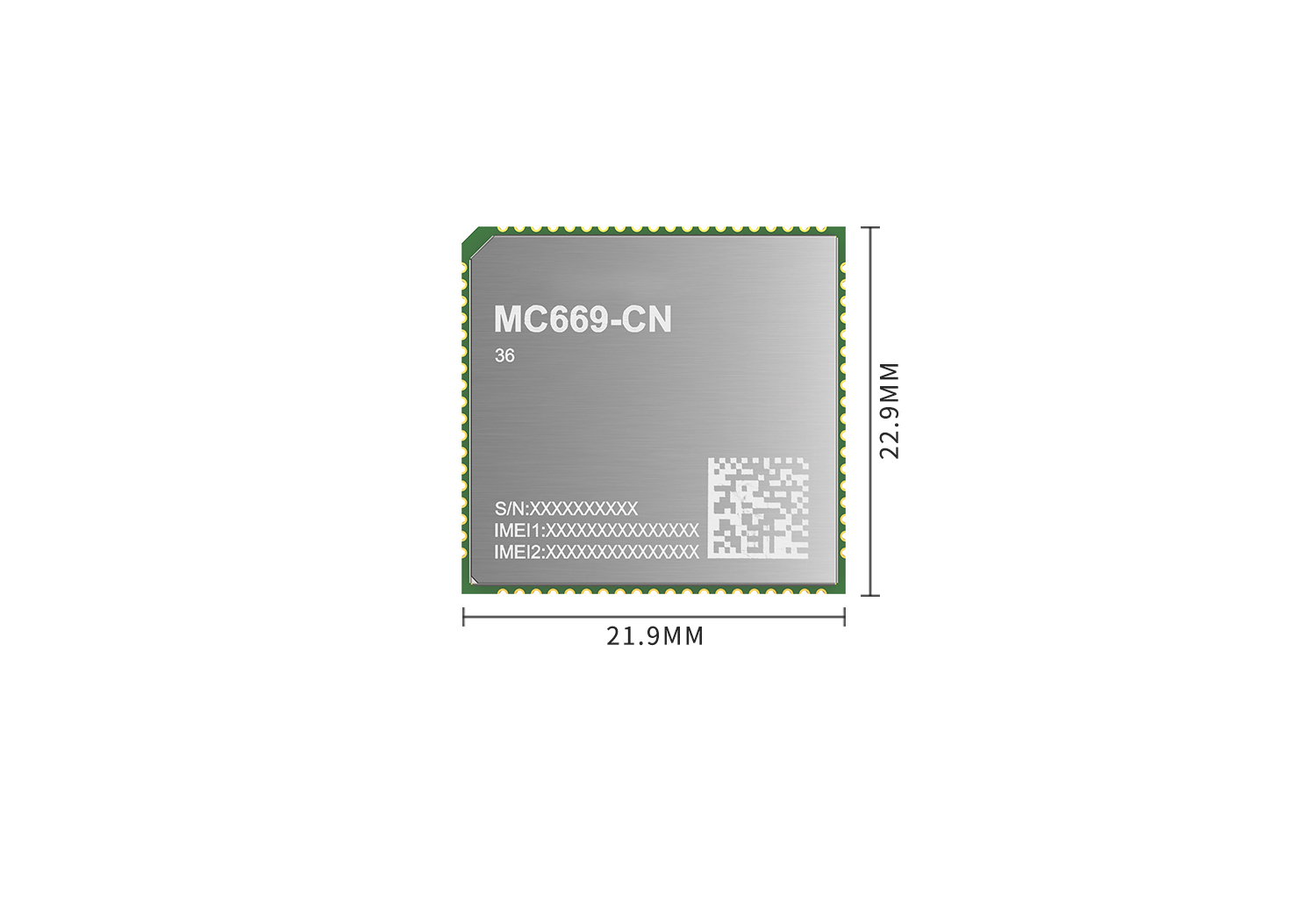

3.产品图片

Package	LCC+LGA
Dimension (mm)	21.9×22.9×2.2
LTE FDD	B1/3/5/8
LTE TDD	B34/38/39/40/41
GSM/GPRS/EDGE	NA
Power Supply	3.4V ~ 4.5V (Typical 3.8V)
Operating Temp	-30°C ~ +75°C

LTE FDD (Mbps)	10.3(DL)/5.1(UL)
LTE TDD (Mbps)	9.1(DL)/3.1(UL)
GPRS(Kbps)	NA

WiFi-Scan	Optional
BLE	NA
SIM	●
eSIM	NA
eCALL	NA
OpenCPU	Optional
MUX	●
双卡双待	Optional
Jamming Detection	●
USSD	NA
STK	●
LBS	●
FOTA	DFOTA
OS Drivers	Linux/Windows/Android
GNSS	NA
MMS	NA
CSD	NA
TTS	Optional
SMS	●
Audio	Optional
Voice Code	NA
Audio Play/Record	Optional
Protocols	TCP/UDP/HTTP/HTTPS/FTP/FTPS/HeartBeat/MQTT/SSL/TLS/ECLOUD/IPV6

SIM	x 2, 1.8V/3.0V
USB	x 1, USB2.0
UART	x2（标准版） x4（Open版）
SPI	●
ADC	x2
GPIO	●

Regulation	RoHS/CCC/NAL/SRRC
Operator	CTCC/CMCC
Industry	NA
